Descrição

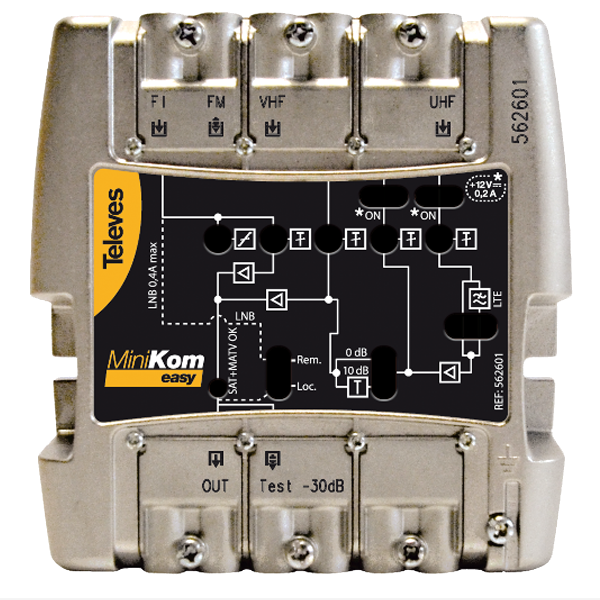

Central de amplificação de cabeça de rede configurável para sistemas SMATV com amplificação separada que garante a ausência de intermodulação entre entradas.
Possui 4 entradas: FM-VHF-UHF-FI, as de VHF e UHF possuem os dois margens de ganho seleccionáveis enquanto a entrada de FM tem uma única etapa amplificadora. Na etapa de FI incorpora um switch para a selecção da alimentação do LNB em modo local (através da própria fonte) ou remoto (através de um STB externo).
Possui filtro anti LTE e um led indicador de sinal na saída para a detecção imediata de falhas na rede.
Entradas: FM / VHF / UHF / FI
Margem de frequência:
– FM: 88-108 MHz
– VHF: 174-400 MHz
– UHF: 470-862 / 470 -790* MHz
– FI: 950-2150 MHz
Ganho (baixo/alto)
– FM: 15 dB
– VHF: 20/30 dB
– UHF: 30/40 dB
– FI: 33…40 dB
Equalizador entrada:
– FI: 0-15
Margem de regulação de ganho
– FM: 0-20 dB
– VHF: 0-20 dB
– UHF: 0-20 dB
– FI: 0-25 dB
Nível de saída DIN45004B:
– FM: 114 dBµV
– VHF: 114 dBµV
– UHF: 115 dBµV
Nível de saída EN50083 IMD3:
– FM: 111 dBµV
– VHF: 111 dBµV
Nível de saída EN50083 IMD2:
– VHF: 103 dBµV
Figura ruído:
– FM: 8 dB
– VHF: 6,5 dB
– UHF: 6 dB
Alimentação entradas:
– VHF: 12 Vdc
– UHF: 12 Vdc
– FI: 12 Vdc
Corrente máx. entradas:
– VHF: 200 mA
– UHF1: 200 mA
– FI: 400 mA
Corrente total disponível:
– FM: 400 mA
– VHF: 400 mA
– UHF: 400 mA
– UHF: 400 mA
– FI: 400 mA
Consumo total AC: 11,5 W
