Descrição

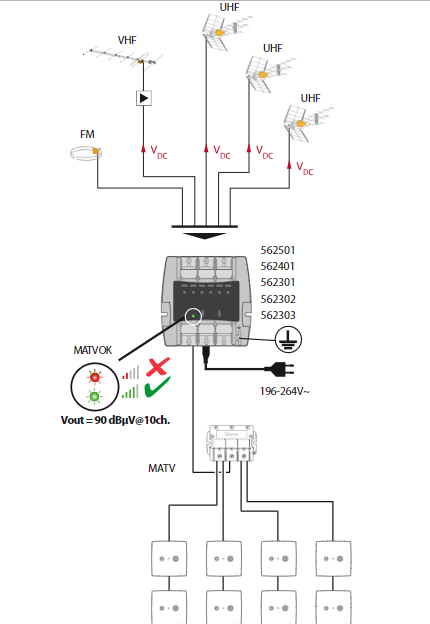

Central de amplificação de cabeça de rede configurável para sistemas MATV com amplificação separada que garante a ausência de intermodulação entre entradas.
Possui 4 entradas: FM-VHF-UHF-UHF, as de VHF e UHF possuem os dois margens de ganho seleccionáveis enquanto a entrada de FM tem uma única etapa amplificadora.
Possui filtro anti LTE e um led indicador de sinal na saída para a detecção imediata de falhas na rede.
Entradas: FM / VHF / UHF1 / UHF2
Margem de frequência:
– FM: 88-108 MHz
– VHF: 174-400 MHz
– UHF1 / UHF2: 470-862 / 470-790 MHz
Ganho (baixo/alto)
– FM: 15 dB
– VHF: 21/31 dB
– UHF1 / UHF2: 30 / 40 dB
Margem de regulação de ganho
– FM: 0-20 dB
– VHF: 0-20 dB
– UHF1 / UHF2: 0-20 dB
Nível de saída DIN45004B:
– FM: 113 dBµV
– VHF: 114 dBµV
– UHF1 / UHF2: 117 dBµV
Nível de saída EN50083 IMD3:
– VHF: 111 dBµV
– UHF 1 / UHF 2: 114 dBµV
Nível de saída EN50083 IMD2:
– VHF: 103 dBµV
Figura ruído:
– FM: 7 dB
– VHF: 8 dB
– UHF1 / UHF2: 9 dB
Alimentação entradas:
– VHF: 12 Vdc
– UHF1 / UHF2: 12 Vdc
Corrente máx. entradas:
– VHF: 200 mA
– UHF1 / UHF2: 200 mA
Corrente total disponível:
– VHF: 400 mA
– UHF1 / UHF2: 400 mA
Consumo total AC: 11,5 W
Dimensões (Anc x Al x Pr): 100 x 100 x 50mm
