Descrição

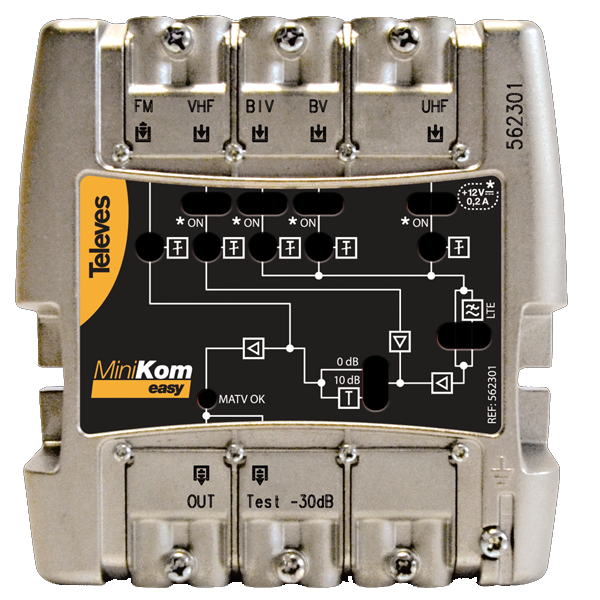

Central de amplificação de cabeça de rede configurável para sistemas MATV com amplificação separada que garante a ausência de intermodulação entre entradas.
Possui 5 entradas: FM-VHF-UHF-21…36-38….60. A banda UHF está dividida em 2 das entradas, útil em instalações de recepção de dois repetidores, já que permite filtrar os canais que não correspondem a cada um deles. As de VHF e as de UHF possuem os dois margens de ganho seleccionáveis enquanto a entrada de FM tem uma única etapa amplificadora.
Possui filtro anti LTE e um led indicador de sinal na saída para a detecção imediata de falhas na rede.
Margem de frequência:
– FM: 88-108 MHz
– VHF: 174-400 MHz
– BIV: 470-590 MHz
– BV: 614-842 / 614-790*
– UHF: 470-862 / 470-790*
Ganho (baixo/alto)
– FM: 15 dB
– VHF: 21/31 dB
– BIV: 28/38 dB
– BV: 28/38 dB
– UHF: 30/40 dB
Margem de regulação de ganho
– FM: 0-20 dB
– VHF: 0-20 dB
– BIV: 0-20 dB
– BI: 0-20 dB
– UHF: 0-20 dB
Nível de saída DIN45004B:
– FM: 113 dBµV
– VHF: 114 dBµV
– BIV: 117 dBµV
– BV: 117 dBµV
– UHF: 117 dBµV
Nível de saída EN50083 IMD3:
– VHF: 111 dBµV
– BIV: 114 dBµV
– BV: 114 dBµV
– UHF: 114 dBµV
Nível de saída EN50083 IMD2:
– VHF: 103 dBµV
Figura ruído:
– FM: 9 dB
– VHF: 7 dB
– BIV: 9 dB
– BV: 9 dB
– UHF : 8 dB
Alimentação entradas:
– VHF: 12 Vdc
– BIV: 12 Vdc
– BV: 12 Vdc
– UHF: 12 Vdc
Corrente máx. entradas:
– VHF: 200 mA
– UHF1 / UHF2: 200 mA
Corrente total disponível:
– VHF: 400 mA
– BIV: 400 mA
– BV: 400 mA
– UHF: 400 mA
Consumo total AC: 11,5 W
Dimensões (Anc x Al x Pr): 100 x 100 x 50mm
